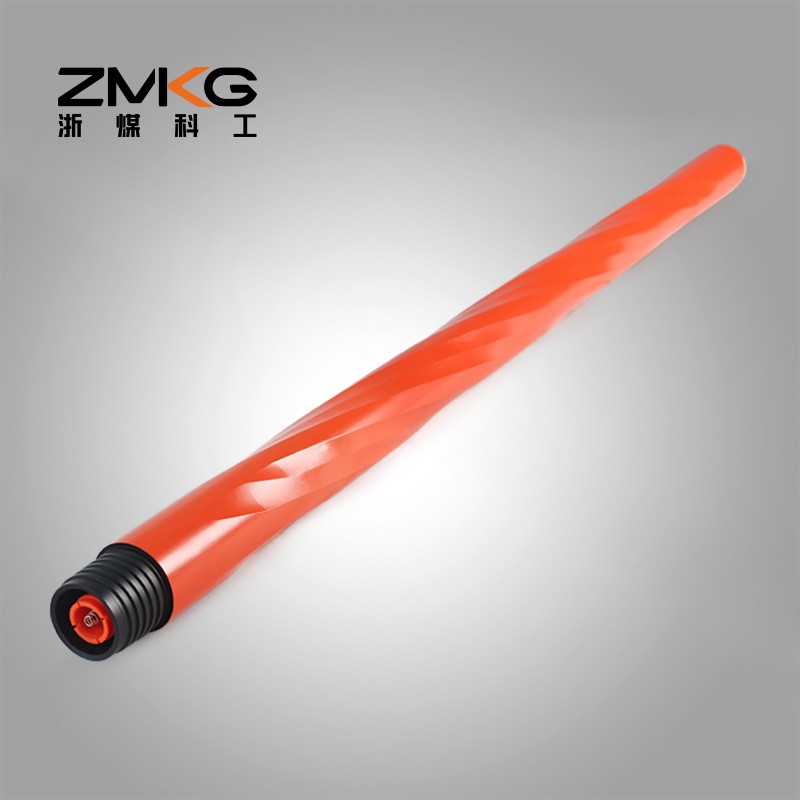

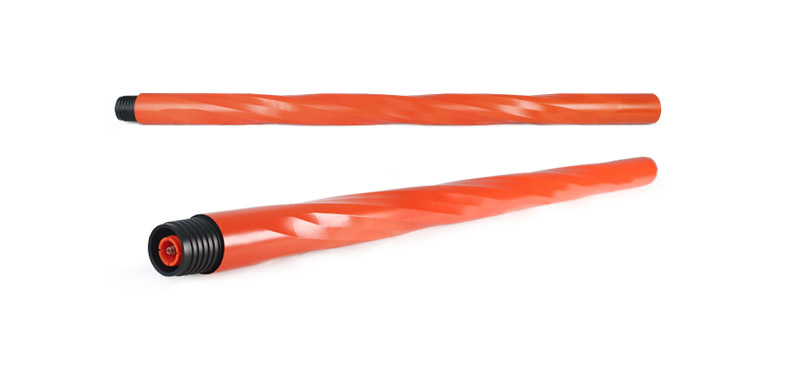

四方新型螺旋定向钻杆

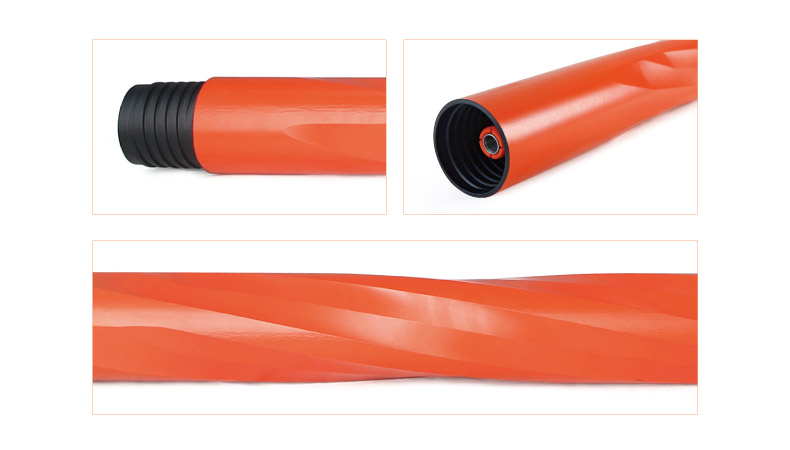

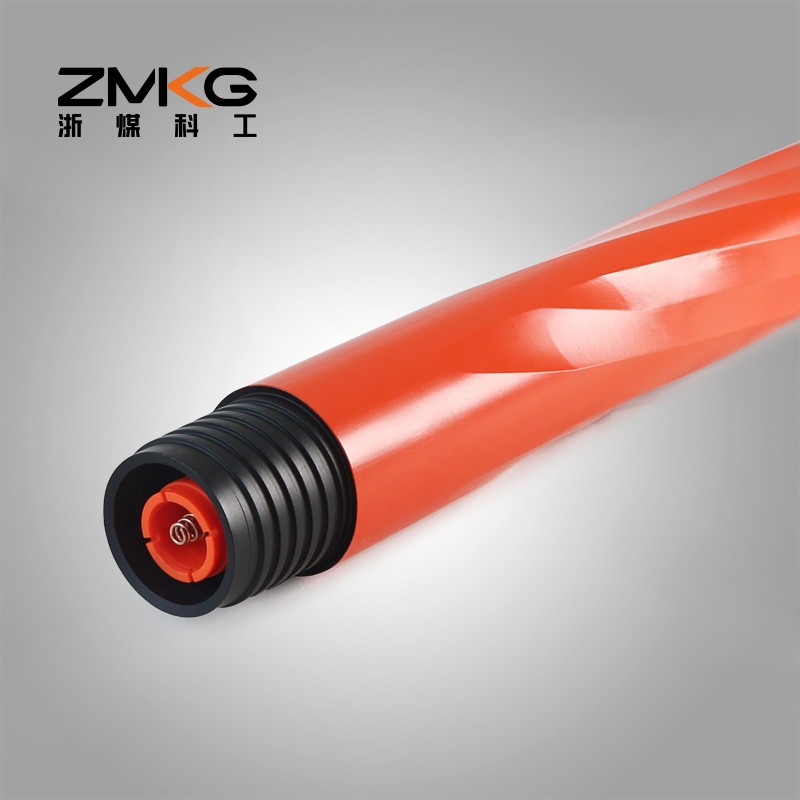

四方新型螺旋中心通缆钻杆主要包括钻杆和钻杆内的通缆装置组成,钻杆两端有螺纹接头,钻杆外壁有螺旋凹槽,钻杆、螺旋凹槽和螺纹接头为一体式结构,钻杆两端的螺纹接头分别为公接头和母接头,内、外螺纹用于两根钻杆之间的快速连接,螺纹具有高抗弯、抗扭和抗拉强度,同时具有很强的密封性。主要用在煤矿巷道内的定向水平钻孔,与孔口显示设备配合使用,实时显示钻进轨迹数据,操作者可根据显示数据及时调整钻孔轨迹方向,从而达到定向钻进的目的。

产品说明

四方新型螺旋中心通缆钻杆主要包括钻杆和钻杆内的通缆装置组成,钻杆两端有螺纹接头,钻杆外壁有螺旋凹槽,钻杆、螺旋凹槽和螺纹接头为一体式结构,钻杆两端的螺纹接头分别为公接头和母接头,内、外螺纹用于两根钻杆之间的快速连接,螺纹具有高抗弯、抗扭和抗拉强度,同时具有很强的密封性。主要用在煤矿巷道内的定向水平钻孔,与孔口显示设备配合使用,实时显示钻进轨迹数据,操作者可根据显示数据及时调整钻孔轨迹方向,从而达到定向钻进的目的。


产品特点

(1)公接头、母接头和杆体三个部分通过摩擦焊接而成;

(2)钻杆为四方形结构,更能有效的搅拌钻壁利于煤渣快速排出;

(3)具有较高强度、硬度和冲击韧性;

(4)大螺距偏梯形螺纹设计传动效率及牙根强度更高;

(5)采用整体铣削工艺,提高了钻杆的耐磨性与整体强度。

适用范围

四方新型螺旋中心通缆钻杆主要用于煤矿井下顺层长钻孔定向施工,也可代替常规外平钻杆在坚硬、完整的岩层、破碎煤层钻探施工。


技术参数

规格

外径

旋向

长度

(mm)

耐压(Mpa)

导体电阻(Ω

绝缘电阻(

材质

接头工艺

Φ70

70

正螺旋

1500-3000

12

0.5

10

S135

摩擦焊

Φ73

73

正螺旋

1500-3000

12

0.5

10

S135

摩擦焊

Φ89

89

正螺旋

1500-3000

12

0.5

10

S135

摩擦焊
