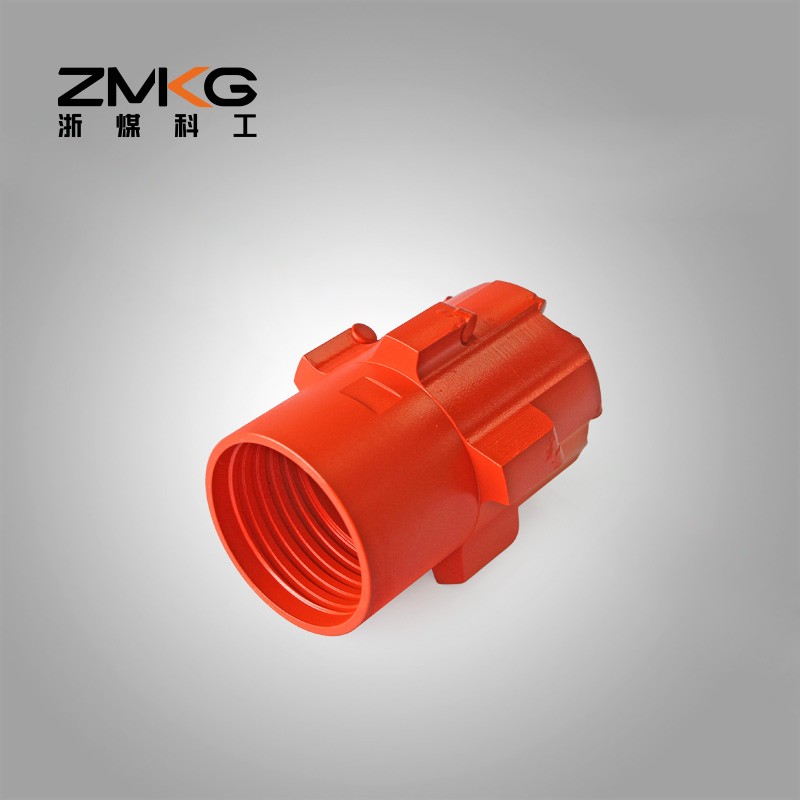

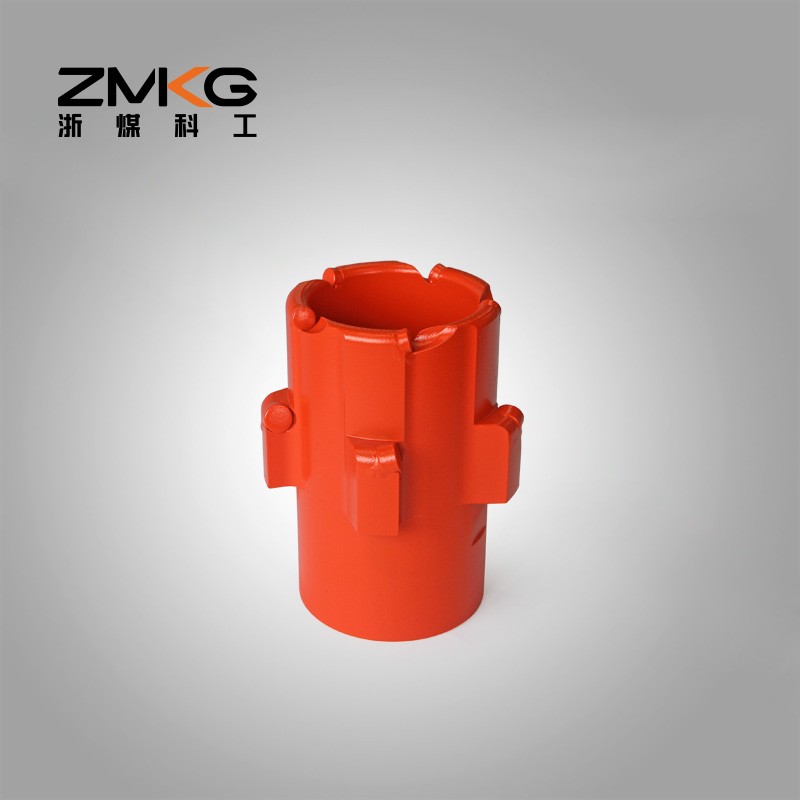

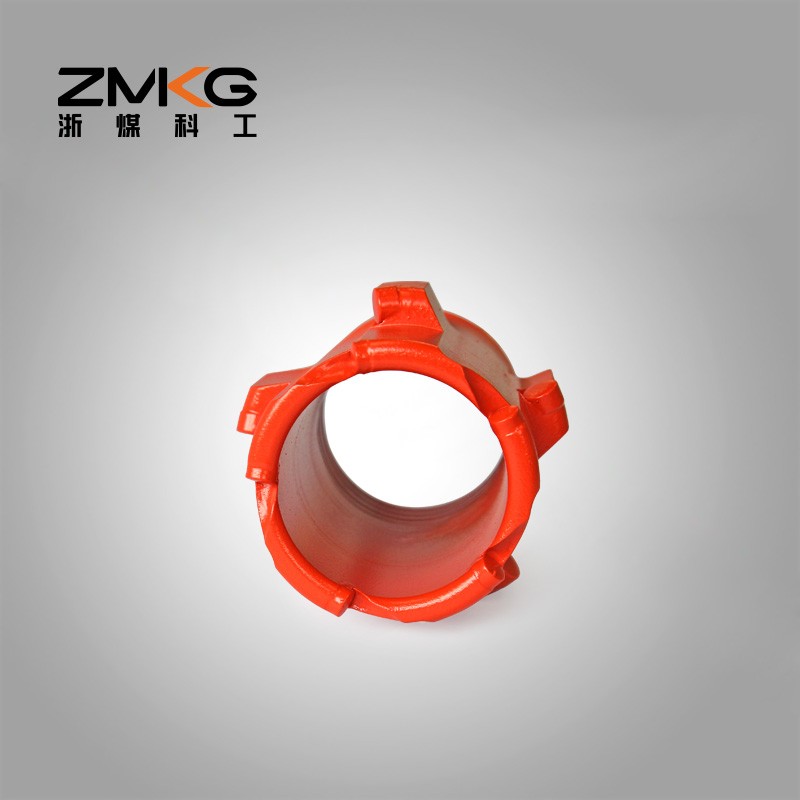

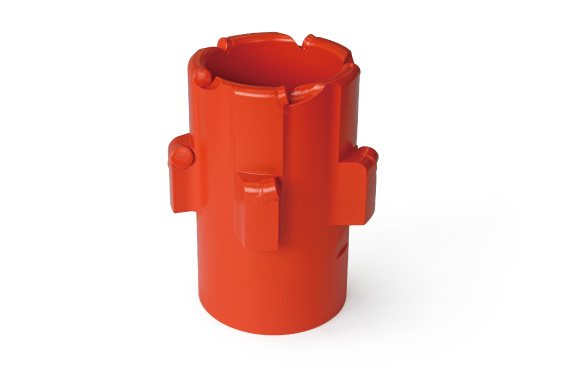

先导型复合片打捞钻头

产品说明:

先导型打捞钻头结构采用阶梯形设计，包括：导向部、扩孔切削部、水槽以及连接部，先导型套铣打捞钻头为钢体式 PDC 钻头，钻头体为大通径，以保证在通过事故钻具 （Φ73mm 或Φ89mm 定向钻具）的同时仍有足够的间隙满足冲洗液循环需要。

产品特点：

(1)导向部位于钻头顶部，没有内出刃，外径略小于事故钻孔孔径；钻头与待打捞钻具之间有一定的间隙，以保证打捞钻进过程中导向部能进入事故钻孔，从而起到有效的导向扶正作用；

(2)导向部顶部镶焊有 PDC 复合片，主要作用是清理事故钻孔内的沿程或卡点堆积的钻渣屑，以保证套铣打捞导向孔内畅通；

(3)导向部 PDC 复合片切削齿间加工有深度较小的水槽，以保证返水能顺利进人扩孔切削部。

(4)导向部向后为套铣打捞钻头的扩孔切削部，切削部为镶焊有 PDC 复合片的圆周呈均匀分布的切削翼片。打捞钻进过程中，翼片将钻孔孔径扩大，降低打捞钻头与孔壁的摩擦，保护打捞钻杆实现快速打捞。

(5)翼片间加工有水槽，冲洗液从事故钻具与套铣打捞钻具环空流经打捞钻头后经水槽返至孔壁与打捞钻具之间的环空中，以满足孔底冲洗的需要。

(6)打捞钻头连接部具有与所匹配打捞钻杆匹配的母扣螺纹，直接与打捞钻杆连接。

适用范围：

主要用于煤矿井下随钻测量定向钻进卡钻、埋钻事故处理及孔内钻具的打捞。

产品规格：

Φ125/100mm、Φ133/82mm、ΦD153/104mm
